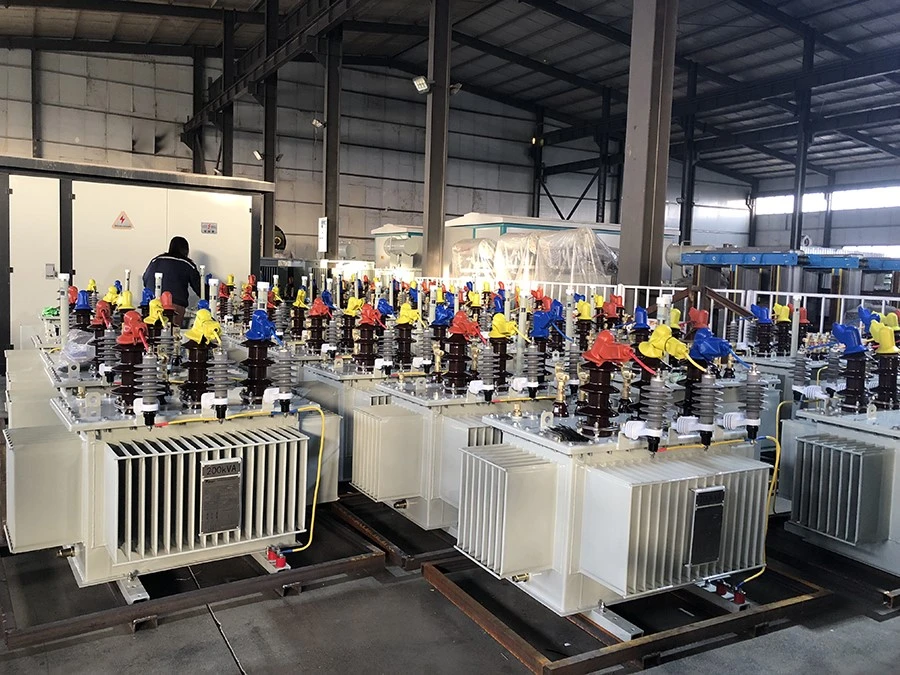

Transformator 200KVA

Transformator S11-M-200KVA ima popolnoma zaprt tip, napolnjen z oljem, brez rezervoarja za shranjevanje olja. Zaradi sprememb temperature in obremenitve se količina olja transformatorja popolnoma prilagodi z elastičnostjo rezervoarja transformatorskega olja. Njegova izguba brez obremenitve je 30 % nižja od S9, ima močan udar strele in odpornost na kratek stik. Učinek varčevanja z energijo je bolj očiten, zunanja velikost transformatorja pa se zmanjša. Trenutno je nov izdelek za varčevanje z energijo na Kitajskem. Povprečno letno zmanjšanje izgube brez obremenitve je 10 %, povprečno zmanjšanje izgube obremenitve pa 20 %.

Najpogostejši modeli oljnih transformatorjev 10KV S11 so naslednji: S11-M-30/10, S11-M-50/10, S11-M -63/10, S11-M-80/10, S11-M-100/10, S11-M-125 /10, S11-M-160/10, S11-M-200/10, S11-M-250/10, S{ {29}}M-315/10, S11-M-400/10, S11-M-630/10, S11-M -800/10, S11-M-1000/10, S11-M-1250/10, S11-M-1600 /10, S11-M-2000/10, S11-M-2500/10

1, Pomen modela

S11-M - □/□ Pomen modela močnostnega transformatorja z nizkimi izgubami:

S: Predstavlja trifazni transformator

11: Koda ravni zmogljivosti

M: Predstavlja popolnoma zaprto

□/□: predstavlja nazivno zmogljivost KVA/raven napetosti

Učinkovitost 3-faznega transformatorja S11-M 200KVA ustreza nacionalnemu standardu GB1094-1996 "Močnostni transformatorji" GB/T6451-1999 "Tehnični parametri in zahteve za trifazne oljne močnostne transformatorje" . Železno jedro je izdelano iz visokokakovostne hladno valjane pločevine iz silicijevega jekla, s stopničastimi trinivojskimi šivi in ​​površinsko prevlečeno z utrjevalno barvo, kar zmanjšuje izgube in hrup; Tuljava je navita z visokokakovostno bakreno žico brez kisika, odvajanje toplote pa sprejme novo strukturo oljnega kanala. Zasnova je razumna, postopek izolacije pa je optimiziran za izboljšanje mehanske trdnosti in odpornosti proti kratkemu stiku. Videz je lep in eleganten, delovanje pa zanesljivo. Pogosto se uporablja v transformatorskih postajah ter mestnih in podeželskih električnih omrežjih.

2, Lastnosti izdelka:

1. Jedro transformatorja S11-M-200KVA je brezšiven in nerazporejen skoraj čisti krožni presek iz materiala iz silicijevega jeklenega traku. Železni jarem in steber železnega jedra sta povezana z zaobljenimi vogali, železno jedro pa je zaprte oblike.

2. Visokonapetostne in nizkonapetostne tuljave močnostnega transformatorja so neposredno navite na železno jedro z dobro koncentričnostjo in odpornostjo na kratek stik.

3. Zaradi posebne strukture jedra 3-faznega transformatorja 200KVA, ki je izdelano iz visokokakovostnih hladno valjanih pločevin iz silicijevega jekla s kristalno orientacijo in žarjenih, je izguba brez obremenitve transformatorja S11-M 200KVA se zmanjša za 30 %, tok brez obremenitve se zmanjša za 70 %, hrup pa se zmanjša za približno 8 decibelov v primerjavi z enako zmogljivostjo tipa S9.

4. Prekličite rezervoar za olje. Z uporabo rezervoarja za olje iz valovite plošče se temperaturno povzročena sprememba prostornine olja prilagodi z elastičnostjo valovite plošče, da se transformatorsko olje izolira od zraka in podaljša življenjska doba.

5. Uporaba valovitih rezervoarjev za olje za dvig temperature zavzema majhno površino in ima lep videz.

6. Popolnoma mehanizirana obdelava železnega jedra zmanjša delovno intenzivnost, izboljša kakovost izdelkov in stabilizira kakovost.

3, tehnični parametri

Tehnični parametri 10kV nizkoizgubnega energetsko varčnega transformatorja serije S11

Visoka napetost: 10 kV (6, 6,3, 10, 10,5, 11)

Nizka napetost: 0.4kV

Skupina povezav: Yyn0 ali Dyn11

Območje regulacije napetosti: ± 5% ali ± 2x2,5%

Koliko stane transformator 200kva?

200kVA oljni transformator Cena: 2 USD*14,00/SET

3-fazni transformator S11-M 200KVA sprejema enotni nacionalni standard oblikovanja z napredno in razumno izolacijsko strukturo, močno odpornostjo na kratek stik, njegova zmogljivost pa dosega raven podobnih mednarodnih izdelkov. V primerjavi z izdelkom tipa S9 se povprečna izguba brez obremenitve zmanjša za 10,25%, tok brez obremenitve se zmanjša za 37,7%, povprečna izguba v prostem teku pa se zmanjša za 22,4%. Struktura je razumna in videz je lep. V skladu z zahtevami uporabnikov je rezervoar za olje lahko pločevinast in cevni odvod toplote, zaradi česar je v zadnjih letih najpogosteje uporabljen izdelek za varčevanje z energijo.
