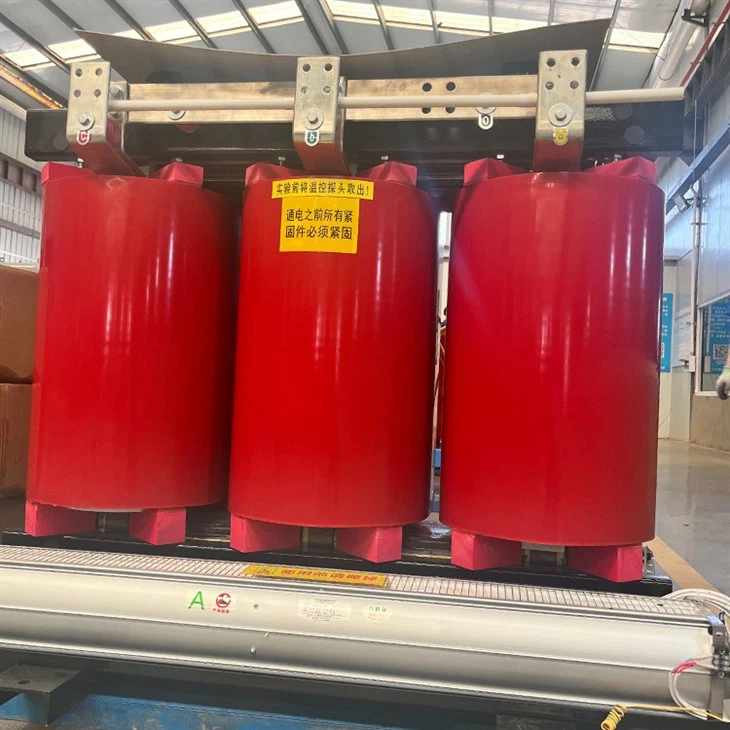

200 KVA suhi transformator

Lastnosti
Suhi transformatorji 200 KVA so uvedba tuje napredne tehnologije in neodvisno razvitih tankoizoliranih suhih transformatorjev SC9, serije SCB9 in serije SC10, SCB10 s polnili. Ker so tuljave inkapsulirane z epoksidno smolo, so ognjevarne, ognjevarne in odporne proti eksploziji. Ne potrebuje vzdrževanja, ne onesnažuje okolja, je majhen in ga je mogoče namestiti neposredno v tovorni center. Hkrati je zaradi znanstvenega in razumnega načrtovanja in procesa izlivanja izdelek manjši pri delnem praznjenju, nizkem hrupu in močnem odvajanju toplote. Dolgo časa lahko deluje pri nazivni obremenitvi 140 % v pogojih prisilnega zračnega hlajenja in je opremljen z inteligentnim regulatorjem temperature za preprečevanje napak. Funkcije alarma, alarma za previsoko temperaturo, odklopnika zaradi previsoke temperature in črnih vrat ter povezane z računalnikom prek serijskega vmesnika RS485, ki ga je mogoče spremljati in krmiliti centralno.

Uporaba izdelka
Ker ima 200 KVA suhi transformator zgoraj navedene značilnosti, se pogosto uporablja v sistemih za prenos in pretvorbo električne energije, kot so hoteli, letališča, visoke zgradbe, komercialni centri, stanovanjska območja in druga pomembna mesta, kot tudi podzemne železnice, talilna moč rastline, ladje, oceanske vrtalne ploščadi in druga okolja Slabo mesto.

Del izdelka:
Jedro
Železno jedro je izdelano iz uvožene visokokakovostne hladno valjane pločevine iz silicijevega jekla s popolnoma poševno končno strukturo. Jedrni stebri so vezani z lepilnim trakom brez votka razreda F. Površina železnega jedra je inkapsulirana z epoksidno smolo, ki zmanjšuje izgubo brez obremenitve, tok brez obremenitve in hrup jedra. Objemke Posebna površinska obdelava sponk in sponk dodatno izboljša kakovost videza izdelka.

Visokonapetostno navitje
Visokonapetostno navitje je vakuumsko ulito s polnjeno epoksidno smolo, kar močno zmanjša količino delne razelektritve in izboljša električno trdnost tuljave. Notranja in zunanja stena navitja sta napolnjeni z mrežastimi ploščami iz steklenih vlaken, kar poveča mehansko trdnost tuljave in izboljša odpornost izdelka na nenadne kratke stike. sposobnost, tuljava ne bo nikoli počila.
Nizkonapetostno navitje
Nizkonapetostno navitje ima strukturo folije, ki rešuje problem aksialnega kota vijačnice pri navijanju z žico in naredi amperski tok bolj uravnotežen. Hkrati ima tuljava aksialni hladilni zračni kanal za povečanje zmogljivosti odvajanja toplote. Med plastmi navitja se uporablja prepreg epoksi smole TD. , oblikovanje integralnega strjevanja.

Proizvodni proces
Tuljava je navita na visoko natančnem navijalnem stroju, nizkonapetostno navitje pa ima strukturo navijanja folije. Ko je zmogljivost transformatorja velika, obstaja prezračevalni kanal. Po navijanju se vakuumsko posuši. Celoten postopek vlivanja in utrjevanja poteka v celoti v skladu s procesnimi zahtevami. Vse procese je treba strogo nadzorovati in ustrezno prilagajati. Natančen proizvodni proces izliva omogoča, da tuljava nima mehurčkov ali lukenj, tako da lahko izdelani transformator doseže visokokakovostne rezultate delovanja.

Sistem za nadzor temperature in sistem za hlajenje zraka
Uporablja se hladilni ventilator s prečnim tokom, ki piha zgoraj, in ima značilnosti nizkega hrupa, visokega pritiska vetra in lepega videza, kar povečuje preobremenitveno zmogljivost transformatorja. Nadzor temperature sprejme inteligentni regulator temperature, ki izboljša varnost in zanesljivost delovanja transformatorja.

Zaščitno ohišje in izhodna zbiralka
Zaščitni ovoj zagotavlja dodatno varnostno zaščito transformatorja. Stopnje zaščite vključujejo IP00, IP23 itd. Materiali ohišja vključujejo hladno valjane jeklene plošče, plošče iz nerjavečega jekla itd., ki jih lahko izbirajo uporabniki. Za nizkonapetostne vtičnice se lahko uporabijo standardne odvodne linije zbiralke, bodisi stranski ali zgornji izhodi, ali pa uporabniki oblikujejo posebne metode izhodov.

Metoda izhoda transformatorja
Običajne vtičnice, standardne zaprte zbiralke in standardne stranske vtičnice je mogoče izdelati v skladu z različnimi oblikami vmesnikov, posebne metode izhodov pa je mogoče oblikovati tudi v skladu z zahtevami uporabnikov.

Standardi izdelkov
GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993
Ime izdelka: 200 KVA suhi transformator
Nazivna visoka napetost: 10 (11,10.5,6.6,6.3, 6) KV
Nazivna nizka napetost: 0.4kV
Skupina povezav: Dyn11 ali Yyn0
Razpon visoke napetosti: ±5% ali ±2×2,5%
Stopnja izolacije: LI75AC35
Frekvenca: 50Hz
